Three wall-mounted angle grinder holder designs with tools and grinding discs

Fichiers DXF de support de meuleuse d'angle (3 modèles)

$7.08 USD

$7.08 USD $11.47 USD

Fichiers DXF de support de meuleuse d'angle (3 modèles)

Name: Fichiers DXF de support de meuleuse d'angle (3 modèles)
Brand: CADtsy
SKU: MT-ORG-HLD-GRN-001
Price: 7.08 USD
Availability: InStock

$7.08 USD

$7.08 USD $11.47 USD

CADtsy Best Seller

Digital download. Quantity is limited to 1 license per design per order.

Multi-file savings: 8% off 3+ items, 16% off 5+, or 24% off 7+. Applied automatically in cart.

Digital download. No physical item or shipping required. Check the product description for the exact included files.

Download links are sent by email after checkout. See What You Get below for any additional PDF drawings or instructions.

Purchase grants a limited license; digital files may not be shared, resold, or redistributed. Review the CADtsy license terms.

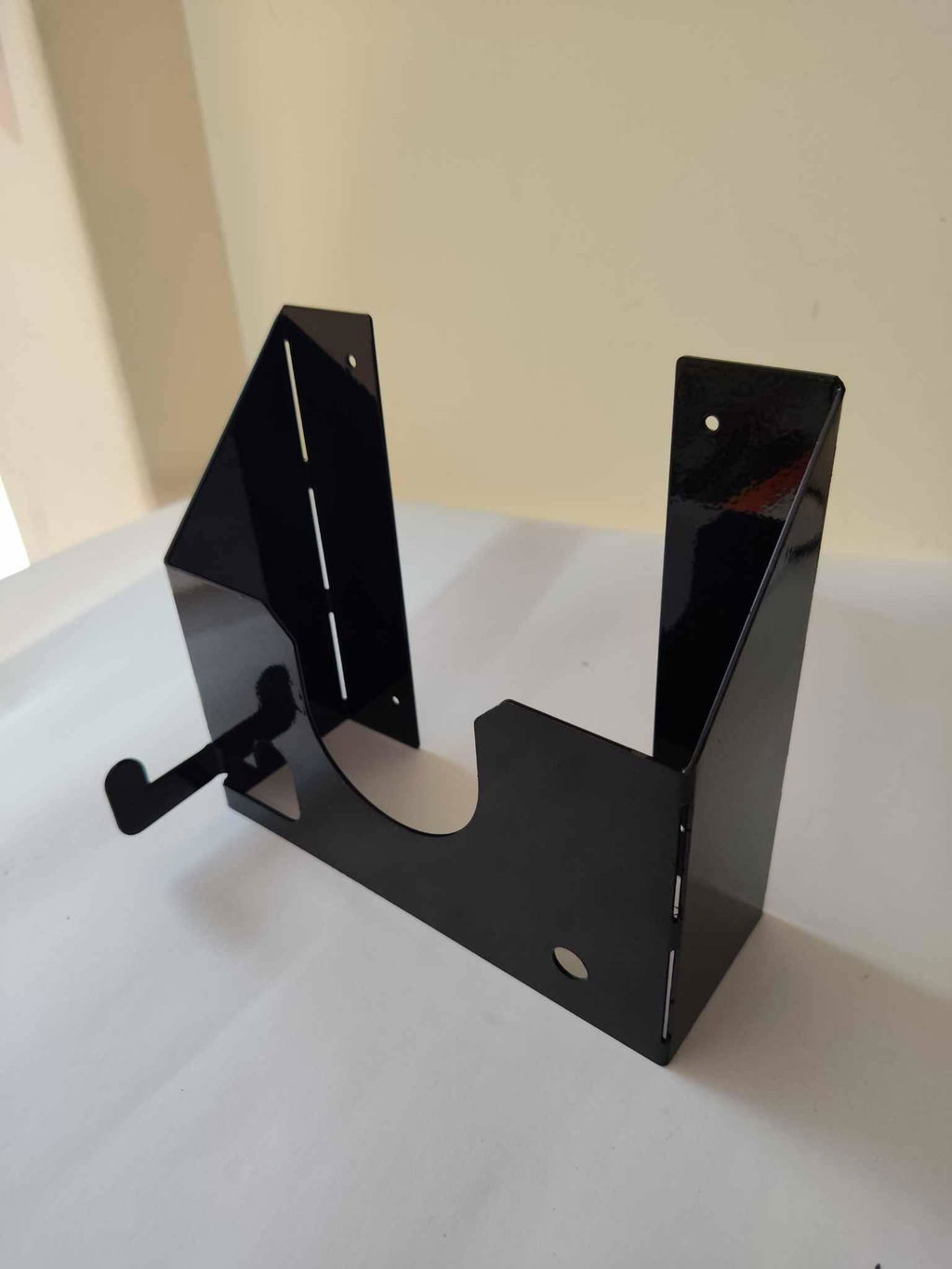

Les fichiers DXF de support de meuleuse d'angle sont un ensemble de fichiers prêts pour la CNC téléchargeables pour la construction de supports de meuleuse d'angle muraux pour le rangement d'outils d'atelier et de garage. L'ensemble comprend trois configurations de support, et le support assemblé mesure environ 6,5 pouces de hauteur, 7,1 pouces de largeur et 4,1 pouces de profondeur.

Ce que vous obtenez

Fichiers DXF, SVG et PDF pour la conception du support de meuleuse d'angle.
Fichiers de motifs plats prêts pour la CNC pour les flux de travail de découpe plasma, laser ou jet d'eau.
Dessins PDF pour les instructions de pliage de tôlerie.
Trois configurations de support pour différentes configurations de rangement de meuleuses et de disques.
Aucun organisateur physique, acier, quincaillerie, fixations, outils ou article d'atelier fini n'est expédié.

Caractéristiques du projet

Dispositions de support de meuleuse d'angle murales pour disques fins, disques ou brosses plus épais, et un support de rangement inférieur pour meules.
Les fonctions de pliage à fente aident à guider le pliage manuel sans nécessiter d'équipement de presse industrielle lourde pour les épaisseurs de matériau appropriées.

Taille finie

Hauteur assemblée approximative : 6,5 pouces / 165 mm.
Largeur assemblée approximative : 7,1 pouces / 180 mm.
Profondeur assemblée approximative : 4,1 pouces / 105 mm.

Matériaux recommandés

Acier de calibre 13 / 2,4-2,5 mm.
Acier de calibre 14 / 2,0 mm.
Acier de calibre 16 / 1,5-1,6 mm.

Avant de couper

Les conceptions CADtsy sont créées en millimètres ; vérifiez l'échelle et les unités du fichier avant d'envoyer les fichiers DXF au logiciel de FAO.
Vérifiez le trait de scie, l'ajustement de la meuleuse, le dégagement du disque, l'ajustement du trou de montage, l'épaisseur du matériau, l'approche de pliage et les réglages de la machine avant la fabrication.
Confirmez les fixations murales, la surface de montage, la finition des bords et le rangement sécurisé des outils avant utilisation.
