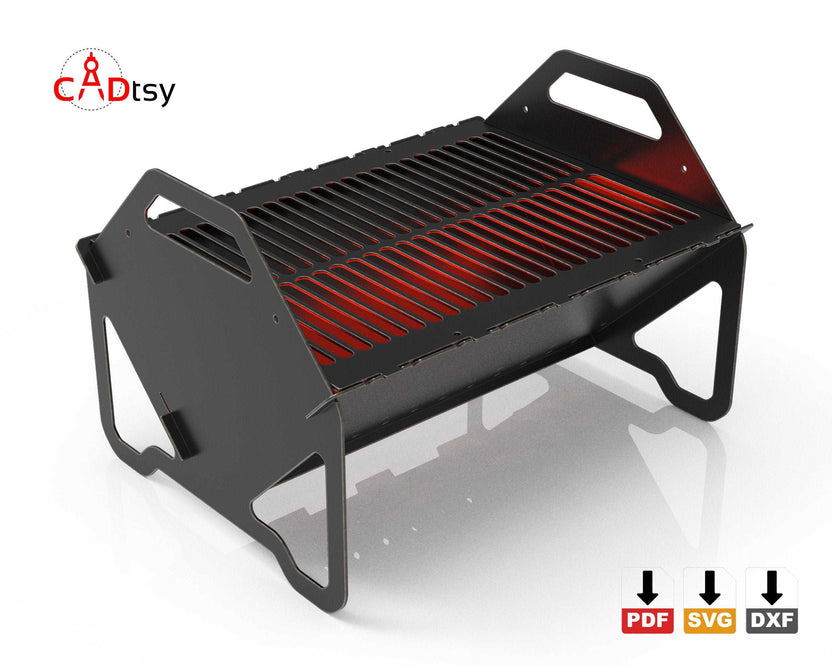

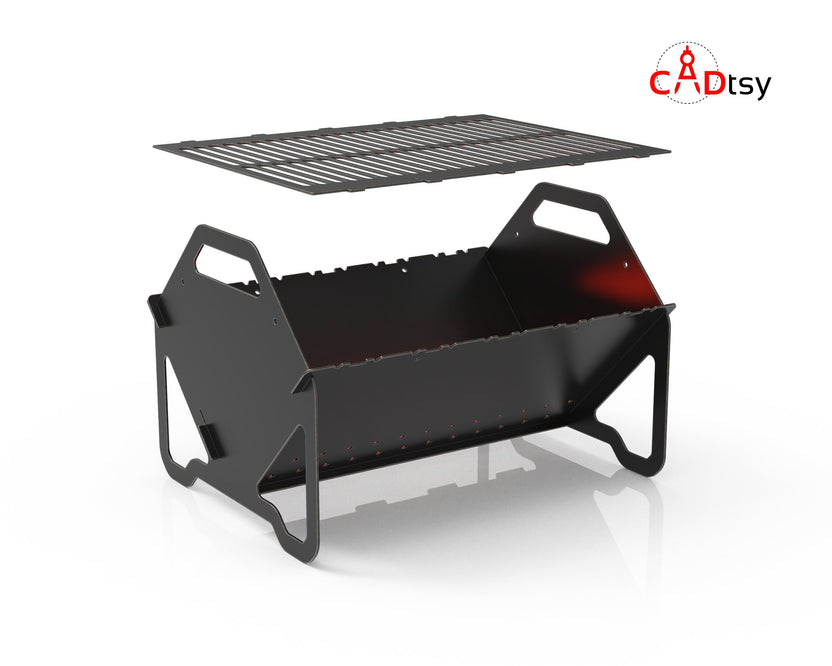

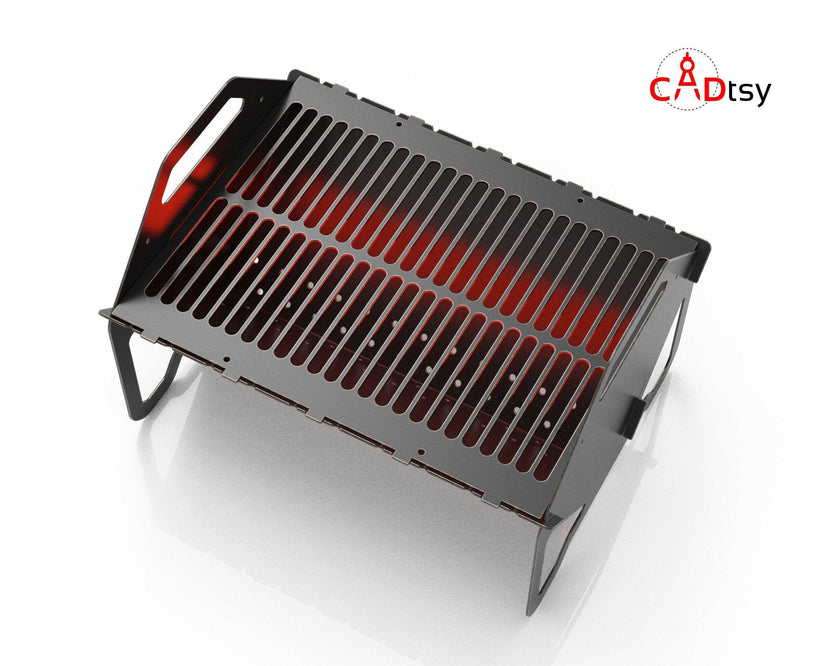

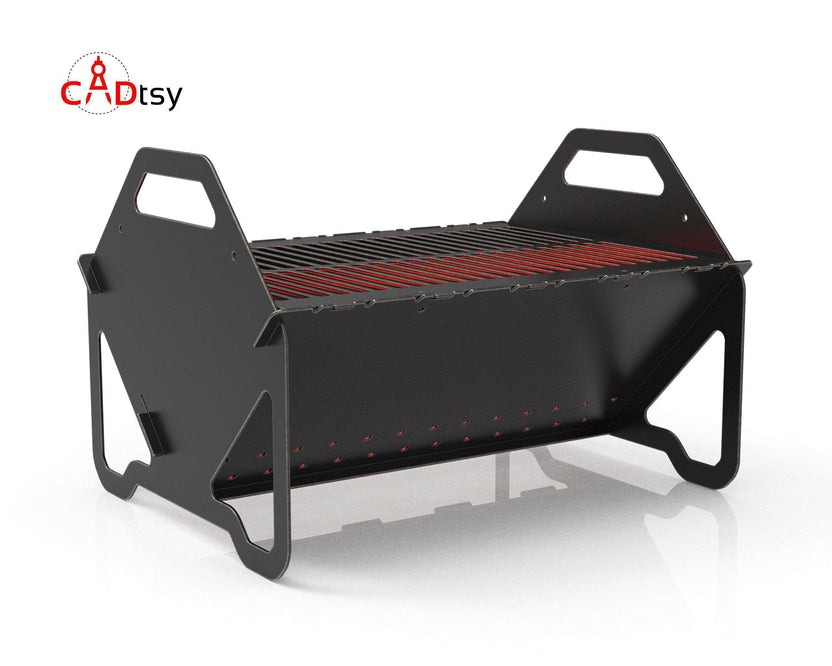

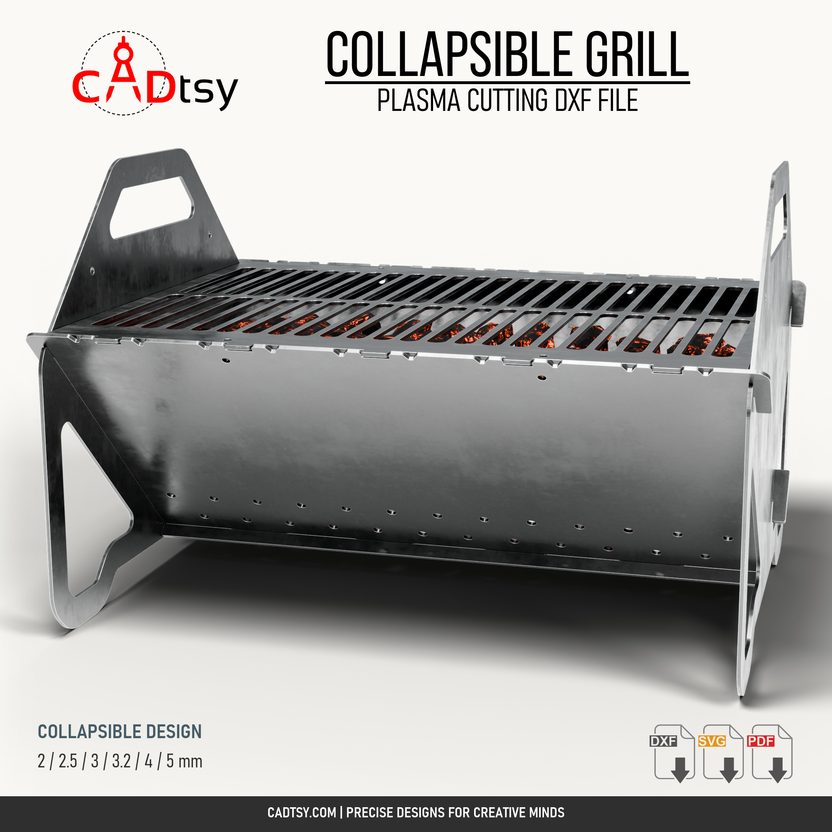

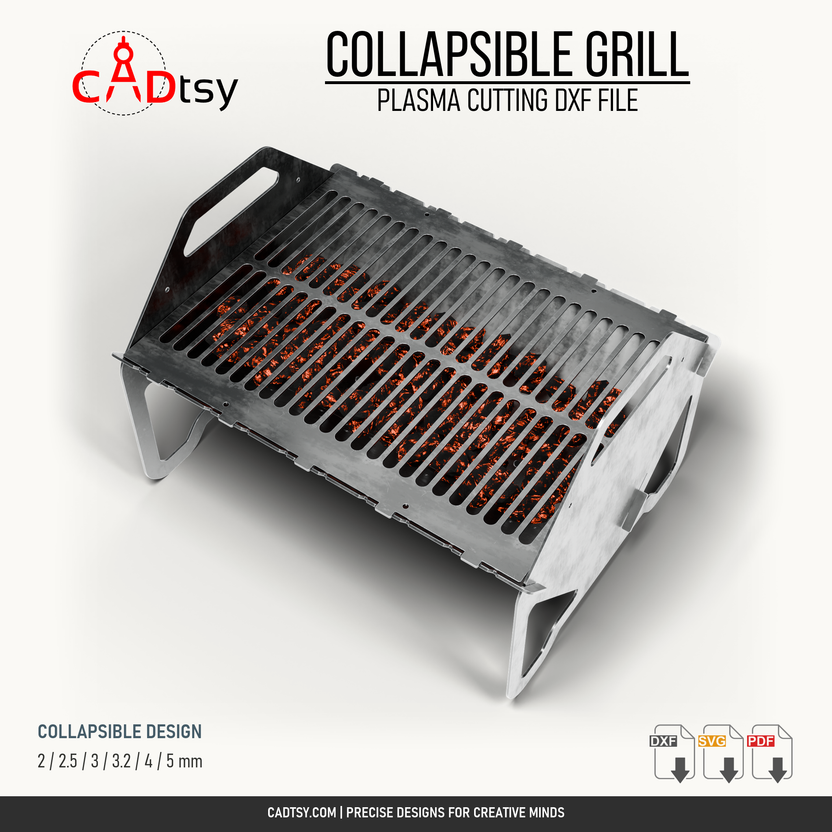

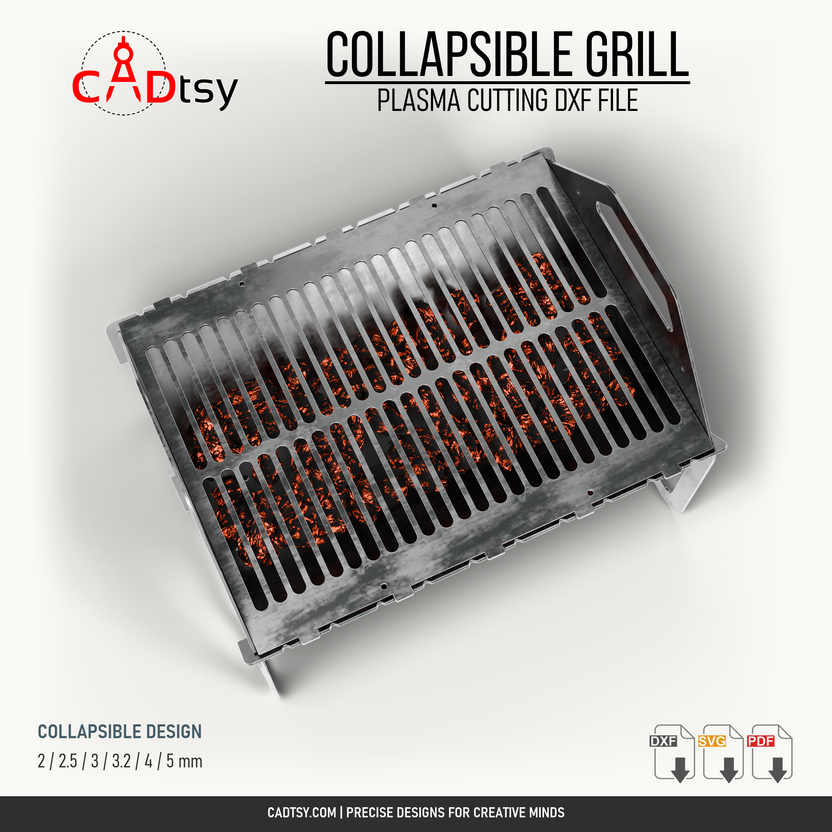

Le pack de fichiers DXF pour le brasero pliable est un ensemble de fichiers prêts pour la découpe CNC, permettant de construire un brasero extérieur portable, un grill et un réchaud de camping plat à partir de tôle. Le design assemblé mesure environ 22,0 pouces de large, 16,5 pouces de profondeur et 14,5 pouces de haut.
Ce que vous obtenez
- Fichiers DXF, SVG et PDF pour le design du brasero pliable.
- Fichiers de motif plat prêts pour la découpe CNC pour les flux de travail de découpe plasma, laser ou jet d'eau.
- Fichier de référence PDF pour le projet de brasero pliable en tôle.
- Aucun brasero physique, grill, acier, quincaillerie ou article extérieur fini n'est expédié.
Caractéristiques du projet

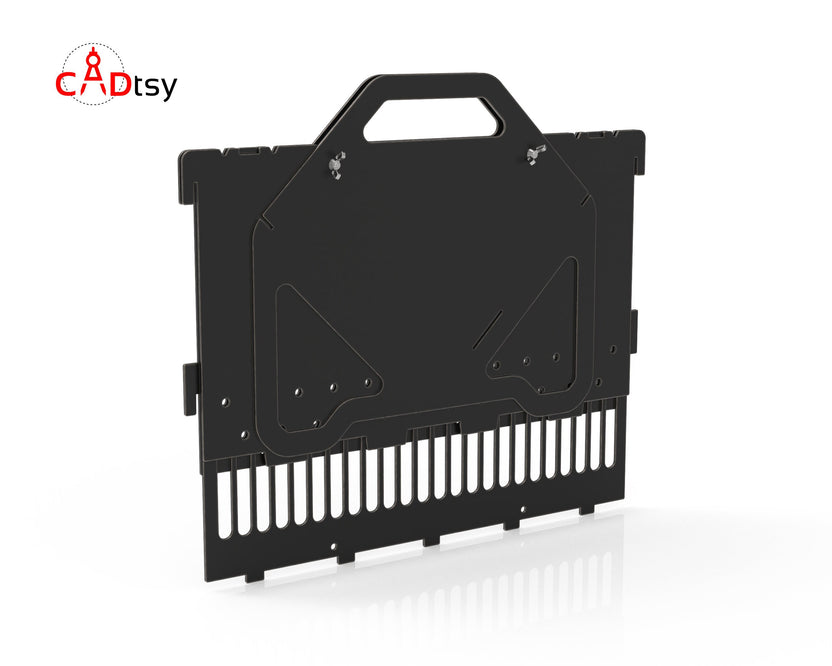

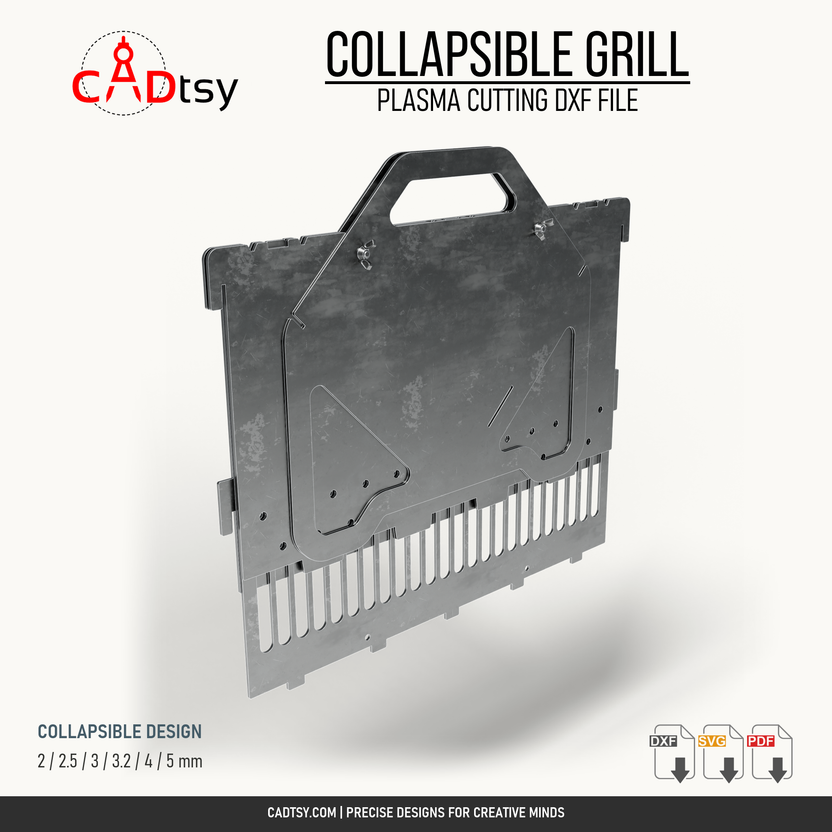

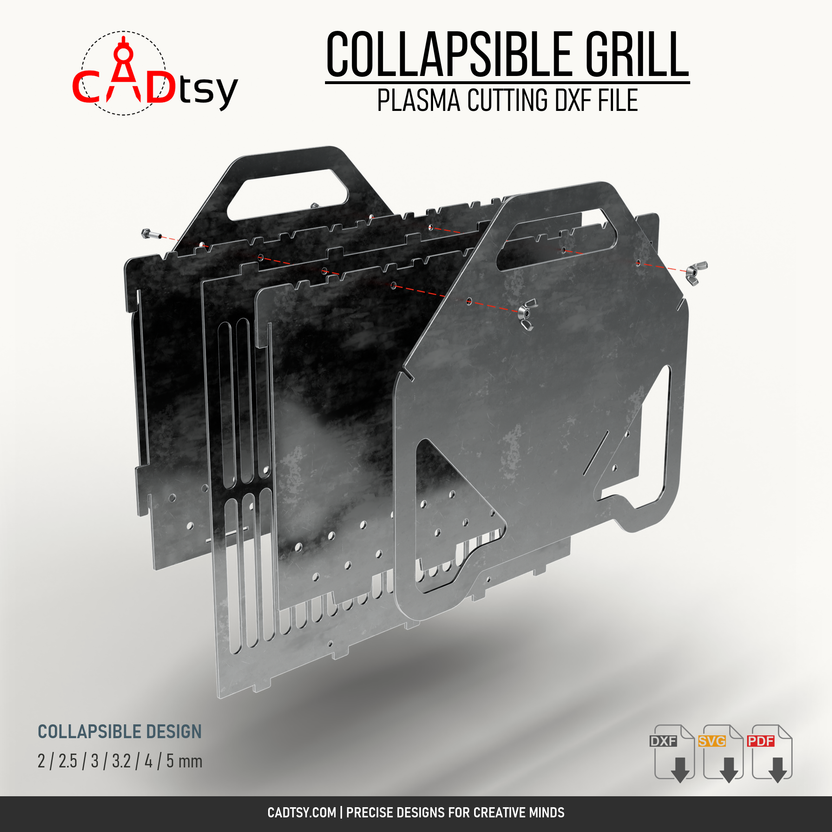

- Structure pliable et plate pour une utilisation en extérieur, en camping, sur une terrasse ou dans le jardin.

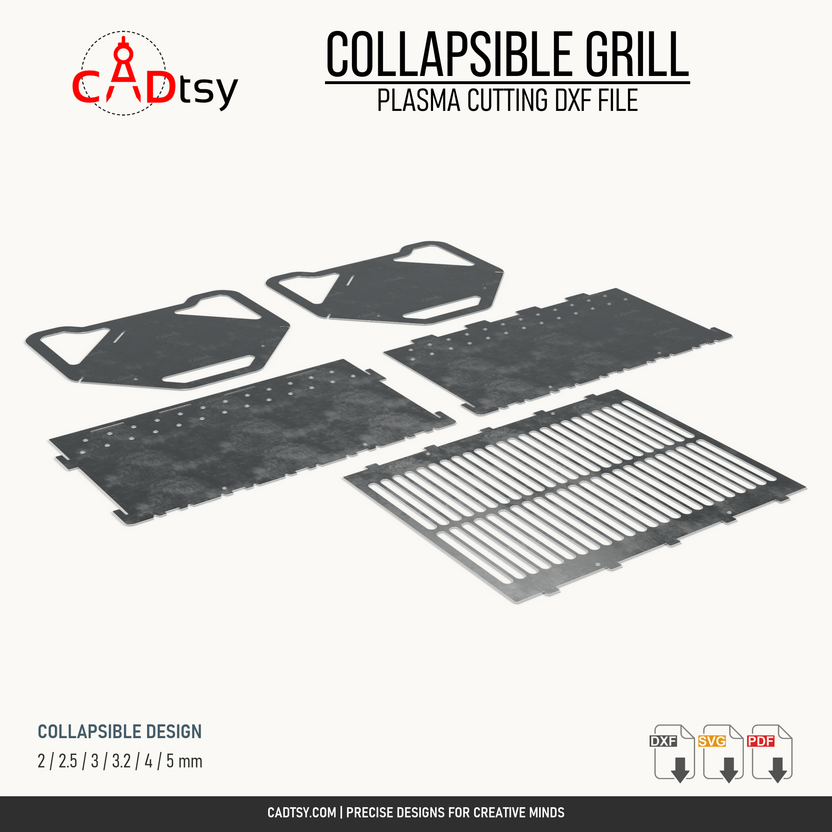

- Une structure plate emboîtable conçue pour être découpée par CNC dans de la tôle et assemblée sans pliage.
- Le poids assemblé approximatif est de 33 lb / 15 kg lorsqu'il est découpé dans de l'acier de calibre 11.

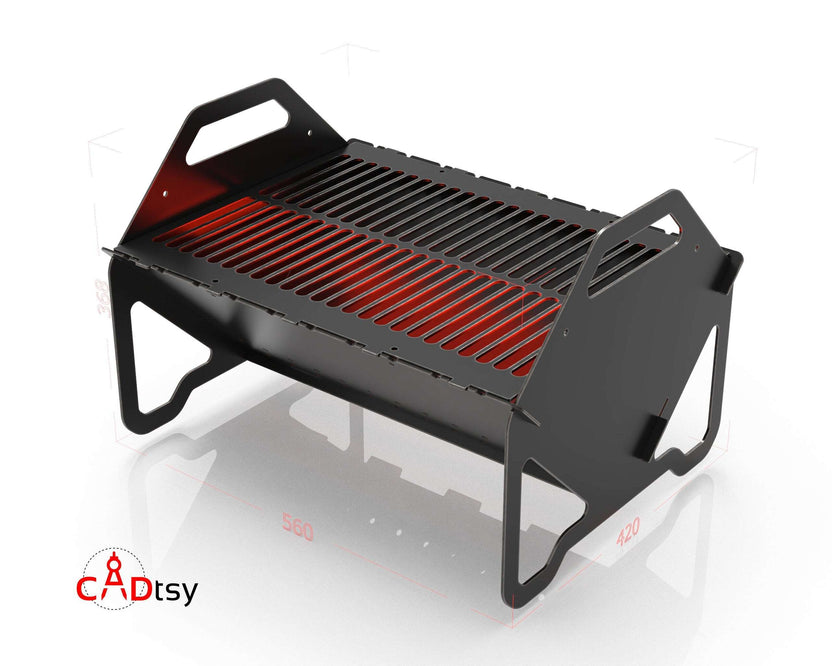

Taille finale
- Hauteur assemblée approximative : 14,5 po / 368 mm.
- Largeur assemblée approximative : 22,0 po / 560 mm.
- Profondeur assemblée approximative : 16,5 po / 420 mm.
Matériaux recommandés
- Tôle de calibre 11 / 3,0 mm.
- Tôle de calibre 13 / 2,5 mm.
Avant de couper
- Les conceptions CADtsy sont créées en millimètres ; vérifiez l'échelle et les unités du fichier avant d'envoyer les fichiers DXF au logiciel de FAO.
- Vérifiez le trait de coupe, l'épaisseur du matériau, les réglages de la machine et les trajectoires d'outil pour votre propre configuration de découpe plasma, laser ou jet d'eau CNC.
- Examinez l'épaisseur du matériau, la précision des courbures, l'exposition à la chaleur, la finition des bords et la sécurité d'utilisation en extérieur avant d'utiliser le brasero fini.
