Support de tuyau et de cordon DXF/SVG - Fichiers pour découpe plasma/laser CNC
$7.08 USD
Prix promotionnel
$7.08 USD
Prix régulier
$11.47 USD
Taxes incluses.
Expédition calculée lors du paiement.

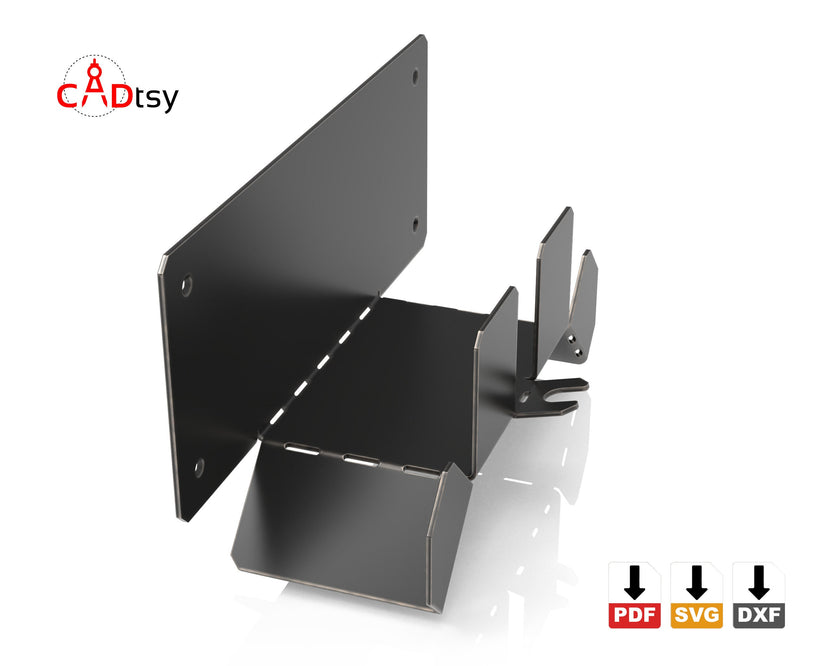

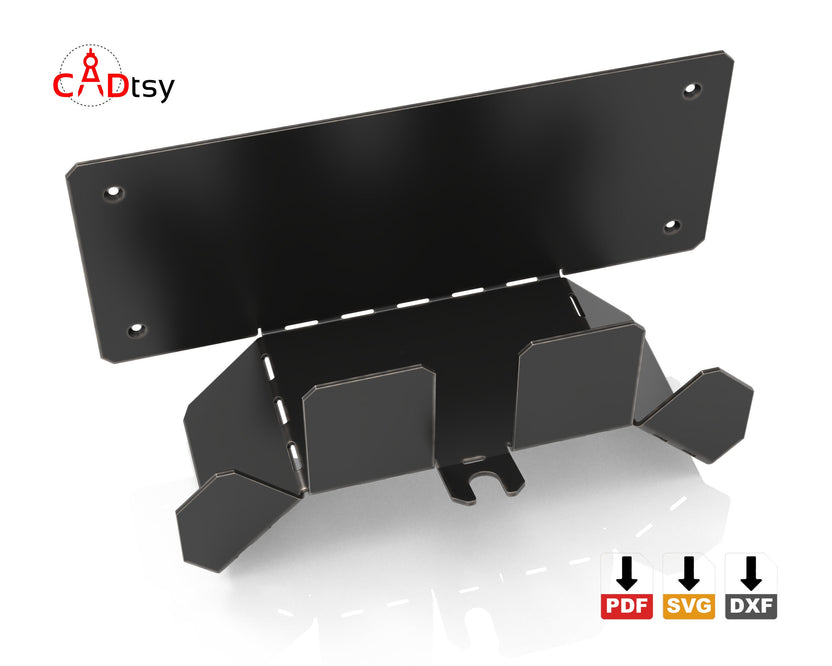

Le support de tuyau d'air et de cordon (fichiers DXF) est un ensemble de fichiers prêts pour la CNC, téléchargeables, pour construire un support mural pour tuyau d'air, rallonge ou câble pour l'organisation de l'atelier et du garage. Le support assemblé mesure environ 6,8 pouces de haut, 12,6 pouces de large et 5,5 pouces de profondeur.
Contenu
- Fichiers DXF, SVG et PDF pour la conception du support de tuyau d'air et de cordon.
- Fichiers de modèle plat prêts pour la CNC pour les flux de travail de découpe plasma, laser ou jet d'eau.
- Dessins PDF pour les instructions de pliage de tôle.
- Aucun organisateur physique, acier, quincaillerie, fixations, outils ou article d'atelier fini n'est expédié.
Caractéristiques du projet

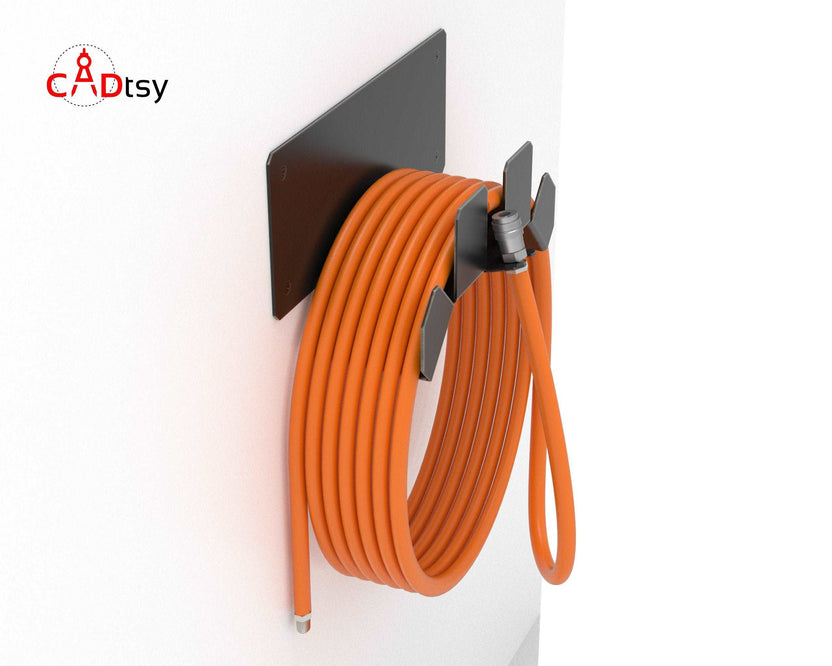

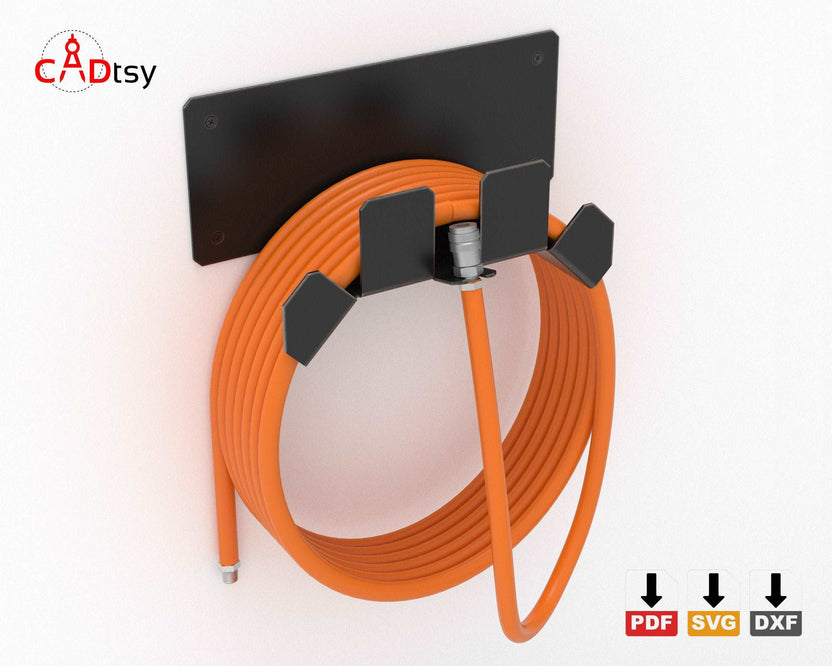

- Disposition du support mural pour tuyaux d'air, rallonges, câbles et besoins similaires de rangement d'atelier.
- Les fonctions de pliage à fente aident à guider le pliage de la tôle sans nécessiter de presse plieuse dédiée pour les épaisseurs de matériau appropriées.
Taille finie
- Hauteur assemblée approximative : 6,8 po / 173,2 mm.
- Largeur assemblée approximative : 12,6 po / 320 mm.
- Profondeur assemblée approximative : 5,5 po / 140 mm.
Matériaux recommandés
- Acier de calibre 13 / 2,4-2,5 mm.
- Acier de calibre 14 / 2,0 mm.
- Acier de calibre 16 / 1,5 mm.
Avant la découpe
- Les conceptions CADtsy sont créées en millimètres ; vérifiez l'échelle et les unités du fichier avant d'envoyer les fichiers DXF au logiciel de FAO.
- Vérifiez l'épaisseur de trait, le dégagement du tuyau ou du cordon, l'ajustement des trous de montage, l'épaisseur du matériau, l'approche de pliage et les réglages de la machine avant la fabrication.
- Confirmez les fixations murales, la surface de montage, la finition des bords et la capacité de charge sécuritaire avant utilisation.
