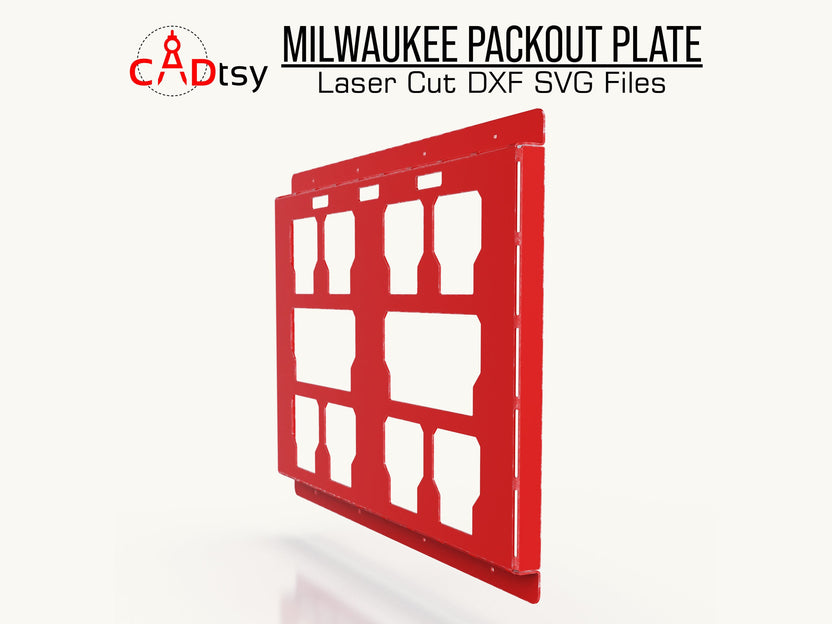

Les fichiers DXF de plaques de fixation Milwaukee Packout constituent un ensemble téléchargeable prêt pour la CNC permettant de fabriquer trois tailles de plaques en tôle compatibles Packout pour l’atelier, une fourgonnette, un UTV, un plateau de camion ou une installation murale.

Contenu du téléchargement

  • Fichiers de découpe DXF, SVG et PDF contenant les modèles de plaques demi-format, format complet et format triple.
  • Dessins PDF avec dimensions finies et indications de pliage de la tôle pour les trois tailles.
  • Aucune plaque de fixation physique, boîte à outils, tôle, quincaillerie, fixation ou système de rangement fini n’est expédié.

Tailles incluses

  • Demi-format : environ 250 x 406 x 25 mm / 9,84 x 15,98 x 0,98 po.
  • Format complet : environ 484 x 406 x 25 mm / 19,06 x 15,98 x 0,98 po.
  • Format triple : environ 738 x 406 x 25 mm / 29,06 x 15,98 x 0,98 po.

Matériau et fabrication

  • Matériau recommandé : tôle d’acier laminée à froid ou à chaud de 2,0 mm / 0,079 po. La dimension américaine courante la plus proche est une tôle de calibre 14 d’environ 1,9 mm / 0,075 po.
  • Les modèles monobloc utilisent des fentes de découpe le long des lignes de pliage. Des épaisseurs proches, d’environ 1,5 à 2,5 mm / 0,059 à 0,098 po, peuvent convenir si le rayon et le procédé de pliage sont adaptés au matériau choisi.
  • Les procédés adaptés comprennent la découpe CNC plasma, laser ou jet d’eau.

Avant la découpe

  • Les modèles CADtsy sont créés en millimètres. Vérifiez les unités et l’échelle avant d’envoyer les fichiers au logiciel de FAO.
  • Vérifiez le trait de coupe, l’engagement Packout, le dégagement du verrou, l’ajustement des trous de fixation, l’épaisseur du matériau, le rayon de pliage et les réglages de la machine à l’aide d’une découpe d’essai.
  • Choisissez les fixations en fonction de la surface de montage, de la structure porteuse, de la charge prévue et de l’environnement. Les fixations ne sont ni incluses ni spécifiées.

Fichiers CADtsy associés

Parcourez la collection dédiée de plaques modulaires Packout DXF, découvrez d’autres fichiers DXF d’organisateurs d’outils d’atelier ou consultez le fonctionnement des fichiers CNC numériques CADtsy avant l’achat.

⚠️ Informations importantes

• Produit numérique : Ce produit est un ensemble de fichiers de conception téléchargeables, prêts pour la CNC. Aucun article physique n'est expédié.
• Livraison : Après le paiement, les liens de téléchargement sont envoyés par courriel automatisé et peuvent également être disponibles via votre compte de commande en ligne.
• Fichiers inclus : Les formats de fichier varient selon le produit et peuvent inclure DXF, SVG, PDF, AI, des dessins de projet ou des instructions. Vérifiez la description du produit pour connaître les livrables exacts inclus avec cette conception.
• En savoir plus : Fonctionnement des fichiers CNC numériques CADtsy.

⚠️ Informations légales

Les conceptions numériques, dessins, modèles et fichiers de découpe CADtsy sont protégés par les lois sur le droit d'auteur et la propriété intellectuelle. L'achat d'un fichier accorde une licence limitée pour utiliser le design téléchargé conformément aux conditions de licence CADtsy actuelles ; la propriété du droit d'auteur n'est pas transférée.

Ne partagez pas, ne revendez pas, ne louez pas, ne redistribuez pas et ne téléchargez pas les fichiers numériques sous quelque format que ce soit. L'utilisation commerciale, la revente d'articles finis et les droits de production doivent respecter les conditions de licence CADtsy actuelles.

Lisez les conditions actuelles : Conditions de licence des fichiers CNC numériques CADtsy. Pour toute question concernant les licences, contactez CADtsy.

⚠️ Support technique et Mise à l'échelle

• Système d'unités : Les conceptions CADtsy sont généralement préparées en millimètres (mm). Vérifiez la description du produit pour les détails de dimensionnement spécifiques au produit.
• Échelle d'importation : Si votre logiciel est configuré en pouces, un fichier DXF ou SVG peut être importé à la mauvaise échelle. Réimportez en utilisant des millimètres si possible, ou confirmez l'échelle avant de couper.
• Aide à l'importation DXF : Si un DXF s'ouvre 25,4 fois trop grand ou trop petit, lisez pourquoi les fichiers DXF s'importent à la mauvaise taille avant de les mettre à l'échelle ou de les couper.
• DXF ou SVG : Lisez DXF vs SVG pour la découpe CNC avant d'importer ou de créer des parcours d'outils.
• Avant la découpe : Vérifiez l'épaisseur du matériau, le trait de scie, la taille de la fraise ou de la buse, les parcours d'outils, la configuration de la machine et la compatibilité logicielle avant de produire une pièce finale.
• Assistance : Si vous avez des questions sur un fichier ou une licence, contactez CADtsy.
