Table de gabarit de soudage, fichiers DXF/SVG pour découpe plasma
$11.33 USD
Prix promotionnel
$11.33 USD
Prix régulier
$18.35 USD

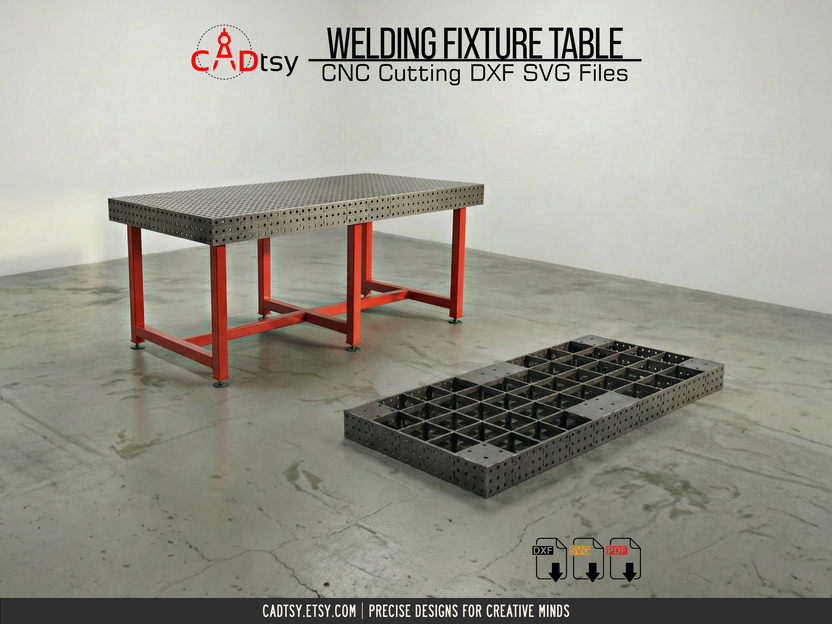

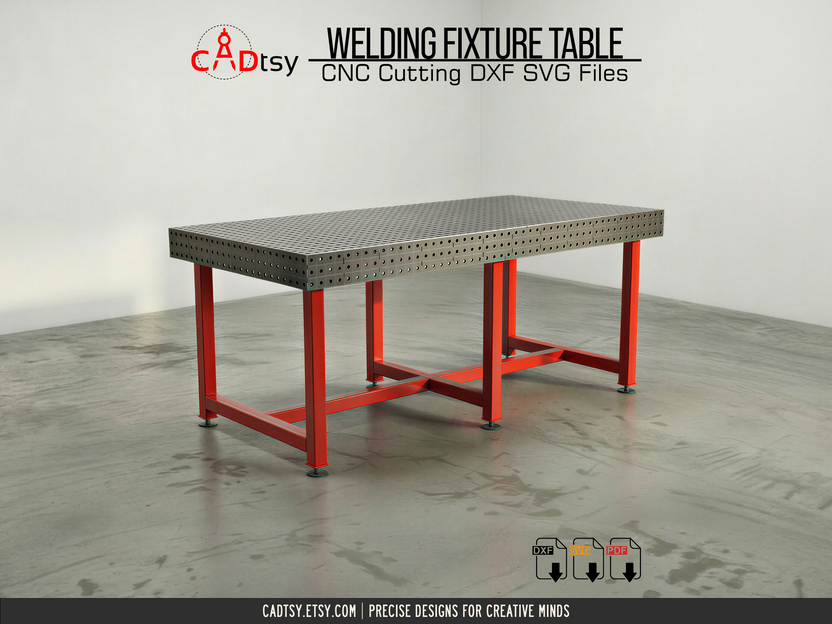

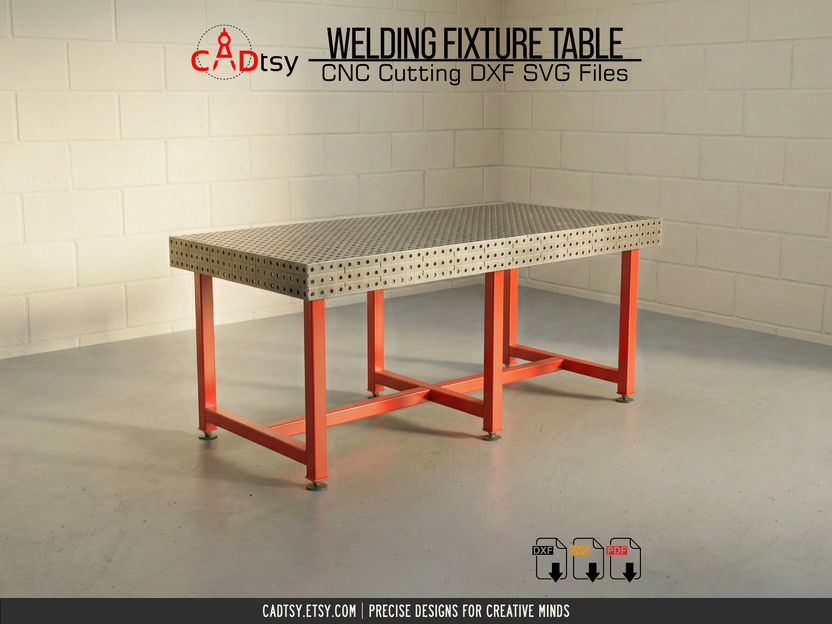

Ce paquet de fichiers téléchargeables prêts pour la CNC est destiné à la fabrication d'une table de gabarit de soudage de 2400 x 1200 x 1000 mm à partir d'une tôle d'acier de 6,0 mm avec des pieds en tube carré achetés séparément. Aucune table physique, acier, tube, serre-joints, outils de soudage, quincaillerie ou article fini n'est expédié.
Ce que vous obtenez

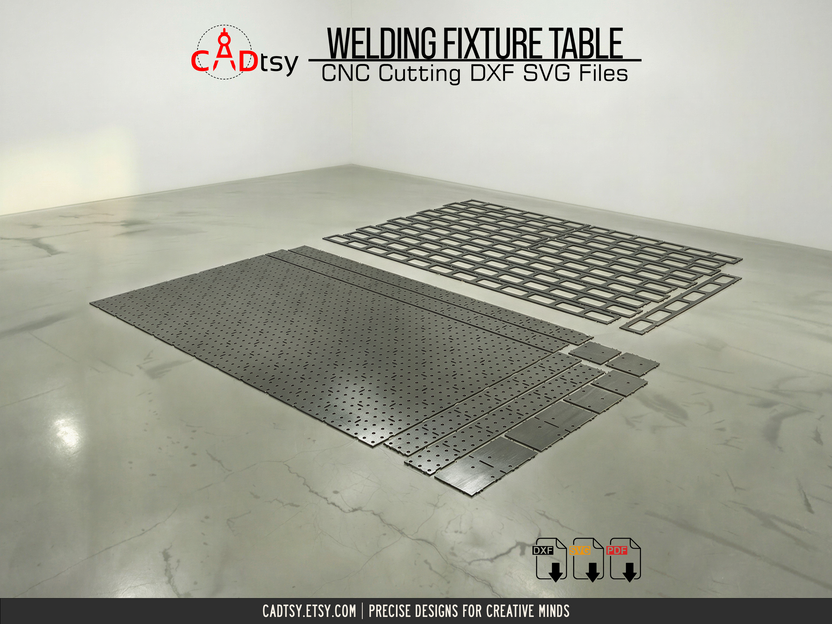

- Fichiers de découpe DXF, SVG et PDF.
- Dessins PDF pour les pieds tubulaires et une liste complète des pièces.

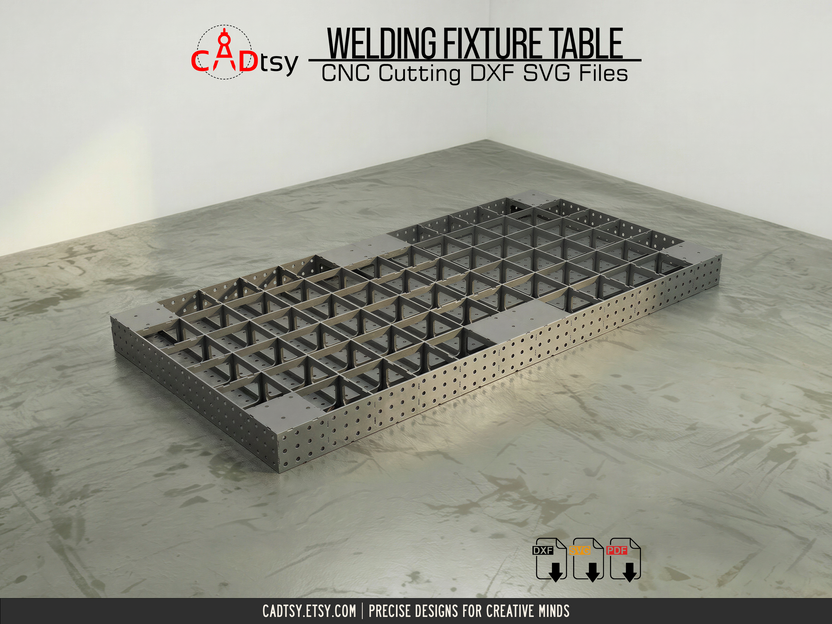

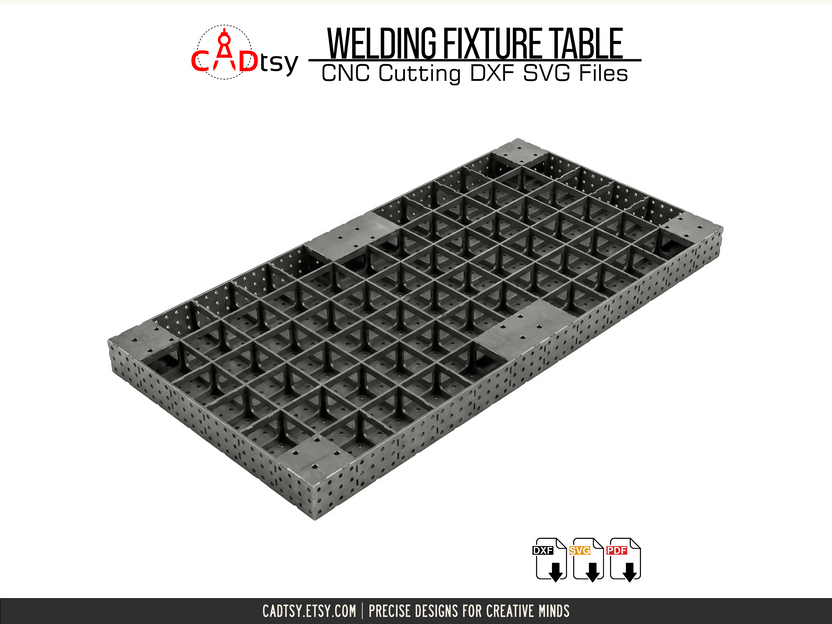

- Plaques de plateau, nervures, côtés et plaques pour la fixation des pieds et des patins.
Caractéristiques du projet
- Trous de fixation de 16 mm centrés à 50 mm.
- Construction de plaques à tenons et mortaises avec une tolérance d'ajustement de mortaise de 0,2 mm.
- Nécessite la découpe CNC et le soudage.
Taille finie
- 2400 x 1200 x 1000 mm / 94,5 x 47,2 x 39,4 pouces.
Matériaux recommandés
- Tôle d'acier de 6,0 mm / calibre 3.
- Tube carré de 70 x 70 mm pour les pieds.
Avant la découpe
- Les conceptions CADtsy sont créées en millimètres ; vérifiez l'échelle et les unités du fichier avant d'envoyer les fichiers au logiciel de FAO.
- Vérifiez le trait de scie, l'épaisseur du matériau, les réglages de la machine et les parcours d'outils pour votre propre configuration CNC avant la fabrication.
Fichiers CADtsy associés
Parcourez les fichiers d'organisateurs d'atelier et d'outils, explorez les fichiers DXF plasma, ou consultez comment fonctionnent les fichiers CNC numériques CADtsy avant l'achat.
